A propos du Detex ©

Le Detex © est le 1er détecteur et extracteur de fumée autonome sans conduit au Monde. Il détecte automatiquement les fumées d’incendie, initie leur absorption à un débit de 192m3/h, filtre les gaz produits par le feu à 0,3 micron et purifie l’air ambiant:

  • Il aspire et retient les suies présentes dans les fumer pour éviter l'intoxication,
  • Il filtre le dioxyde de carbone et rend l'atmosphère plus respirable,
  • Il réduit le monoxyde de carbone de 6%,
  • Il baisse la température de la pièce de 30°C et permet une meilleure visibilité,
  • Il fonctionne 30 minutes minimum en totale autonomie après coupure d'électricité,
  • Il est équipé d'un avertisseur de fumées intégré à la norme NF-EN 14604.

Véritable innovation technologique, cette solution répond aux objectifs de désenfumage définit par la réglementation:

  • Maintenir praticables les cheminements destinés à l'évacuation.
  • Concourir également à limiter la propagation de l'incendie et à faciliter l'intervention des secours.

Le Detex est garanti 10 ans (hors batterie)

Une innovation technologique certifiée et primée, brevetée mondialement

Le Detex © est une innovation technologique Française brevetée mondialement, dont le premier modèle a obtenu le Prix de l’Innovation Sécurité/Sûreté de Preventica (2015).

Il a été développé par des Experts de la sécurité incendie, avec la collaboration du CREPIM, de DT Filtre et des Pompiers français.

Toutes les composantes du Detex © sont certifiées conformes aux normes françaises, européennes, américaines et/ou canadiennes, et garanties 10 ans (hors batterie) Toutes les certifications ont été obtenues d’organismes de premier plan. Au Maroc, toutes les installations Detex © ont été validées par des bureaux de contrôle de référence.

Il a été pensé pour être FONCTIONNEL, ESTHÉTIQUE et ÉCONOMIQUE.

C’est une solution ALTERNATIVE et complémentaire aux solutions de désenfumages classiques.

Présentation du Detex ©

2526ff20-88ad-4c13-b9b6-6ae2001a9d0a

Fonctionnement du Detex ©

Lors de la détection automatique, les fumées sont traitées de manière anticipée grâce au Detex © situé au plafond. Le traitement des fumées est favorisé par les prises d'air, les grandes circulations, une bonne hauteur sous plafond et l'absence d'impasse.

Des prises d'air bien réparties et en nombre suffisant augmentent l'efficacité du traitement des fumées et réduisent la concentration des gaz toxiques ainsi que la température. A noter que la simulation doit montrer que l'épaisseur des fumées n'est jamais supérieure à 1,80 m de hauteur.

L'installation de Detex © conduit à de bons résultats sur la base du respect des instructions d'utilisation et de la sécurité communiquées.

Fonctionnement du Detex

Les performances de désenfumage

Le protocole d’essai et de vérification des performances du DETEX ont été réalisées et validées par le CREPIM, laboratoire agréé par la COFRAC, qui garantit les performances de sécurité incendie des Matériaux et Assemblages.

L’intégralité des essais et des résultats des performances figurent dans le rapport d’essai du CREPIM (sur demande)

Performance Désenfumage du Detex ©

Principes de dimensionnement de la solution de désenfumage

La Norme ISO 16733 décrit la méthodologie de sélection des scénarios d’incendie et de feux ainsi que de dimensionnement à utiliser pour l’ingénierie de sécurité incendie et l’observation d’atteinte des résultats.

Dans tous les cas, le maître de l’ouvrage est seul responsable de décider du recours à l’ingénierie de désenfumage comme autorisé par le chapitre 8 de l’IT 246 pour le dimensionnement de solutions de désenfumage autres que celles alternatives aux solutions décrites dans l’IT 246.

En fonction des caractéristiques des zones a protéger, nous réalisons une ingénierie de désenfumage pour déterminer les prescriptions quantitatives du DETEX comme autorisé par le chapitre de l’ IT 246.

La fiabilité du système de désenfumage réside dans la combinaison de plusieurs DETEX

Dimensionnement de la solution (ingénierie de désenfumage)

Introduite par l’arrêté du 22 mars 2004, l’ISI de désenfumage autorise l’utilisation de méthodes scientifiques avancées afin d’évaluer le niveau de sécurité d’un projet, là où la réglementation prescriptive ne peut s’appliquer.

L’ISI concerne les ouvrages et infrastructures : établissements recevant du public (ERP), immeubles de grande hauteur (IGH), bâtiments industriels, habitations, routier, ferroviaire et maritime. Elle s’impose devant la présence de contraintes : charges calorifiques ou aménagements spécifiques, impossibilité de cantonnement, rénovation ou mise en sécurité de bâtiments existants, bâtiments « hors norme », etc.

Les études reposent sur des hypothèses et des objectifs de sécurité liés à des critères de performance du système à vérifier. A travers des scénarios réalistes validés par un Bureau d’Etudes SSI, les solutions varient en adaptant les moyens déployés aux risques encourus.

Les simulations d’incendie et d’extraction de fumée permettent des prévisions précises du développement de la fumée, de sa propagation et de la chaleur dans un bâtiment. La simulation CFD (Computational Fluid Dynamics) permet ainsi l’observation tridimensionnelle de processus d’écoulement complexe de la fumée dans un bâtiment.

L’objectif est d’évaluer et de comprendre le profil d’écoulement d’air et la propagation des fumées au cours du temps dans l’espace concerné lors d’un incendie. L’étude met également en évidence l’identification des poches d’air mort, l’évaluation de l’âge moyen de l’air, la projection des ventilateurs et les vitesses de l’air dans le bâtiment. En utilisant des techniques de modélisation informatique avancées, l’utilisation CFD permettra aux ingénieurs en incendie de simuler le bâtiment avec plusieurs schémas détaillés de systèmes de désenfumage. La modélisation virtuelle du bâtiment détaillera le comportement de la fumée et du feu, permettant d’examiner les modèles de flux d’air avec des cartographies détaillées dans le temps ; il s’agit de montrer comment la fumée est susceptible de se propager. Cela permet d’établir le meilleur système de conception de ventilation des fumées du bâtiment. La simulation CFD permet également de déterminer l’élévation thermique dans tout le bâtiment en fournissant une analyse détaillée des échanges impliquant un écoulement de fluide et de transfert de chaleur en tenant compte de divers scénarios d’incendie.

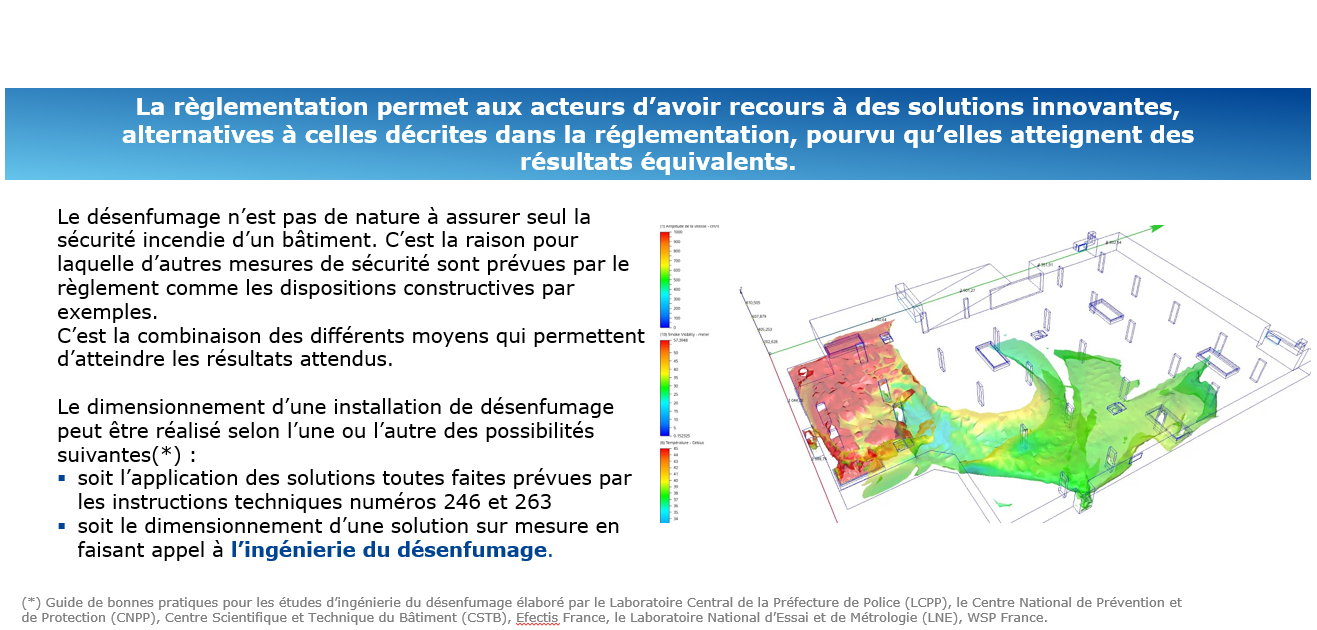

principes de dimension

Optimisation de la protection incendie et du désenfumage

Lorsque l’on considère des bâtiments complexes, les directives et réglementations existantes sont parfois trop générales pour pouvoir évaluer de manière fiable les interactions entre un incendie et le développement de gaz de fumée. Ainsi, l’Ingénierie de Désenfumage et l’IT246 Chapitre 8 permettent à une solution technique innovante d’être pleinement validées par le bureau de contrôle dès lors que le système de désenfumage est fonctionnel.

Lors de la création d’un concept de désenfumage avec la solution DETEX ©, nous utilisons ainsi des méthodes de calcul dans lesquelles est notamment pris en compte l’interaction entre:

  • Ventilation de la pièce et emplacement du feu;
  • Feu de fumée et air soufflé;
  • Fumée d’incendie et air évacué;
  • Pression thermique et ambiante;
  • Impact d’un vent défavorable;
  • Temps de démarrage des systèmes DETEX ©.

La simulation numérique permet de calculer la fumée, la température et la courbe de pression en fonction du temps:

  • La hauteur de la couche de fumée (dégagement);
  • La distribution de température dans les espaces;
  • La distribution de concentration des gaz de fumée;
  • L’évolution temporelle et spatiale de la propagation des gaz de fumée;
  • Etude de visibilité à travers la fumée.

L’ISI vise à s’assurer de la bonne évacuation des occupants d’un ouvrage en cas d’incendie. Elle apporte une réponse alternative en permettant de proposer des solutions adaptées, comme la solution DETEX ©, tout en garantissant l’atteinte des objectifs fixés par la réglementation.

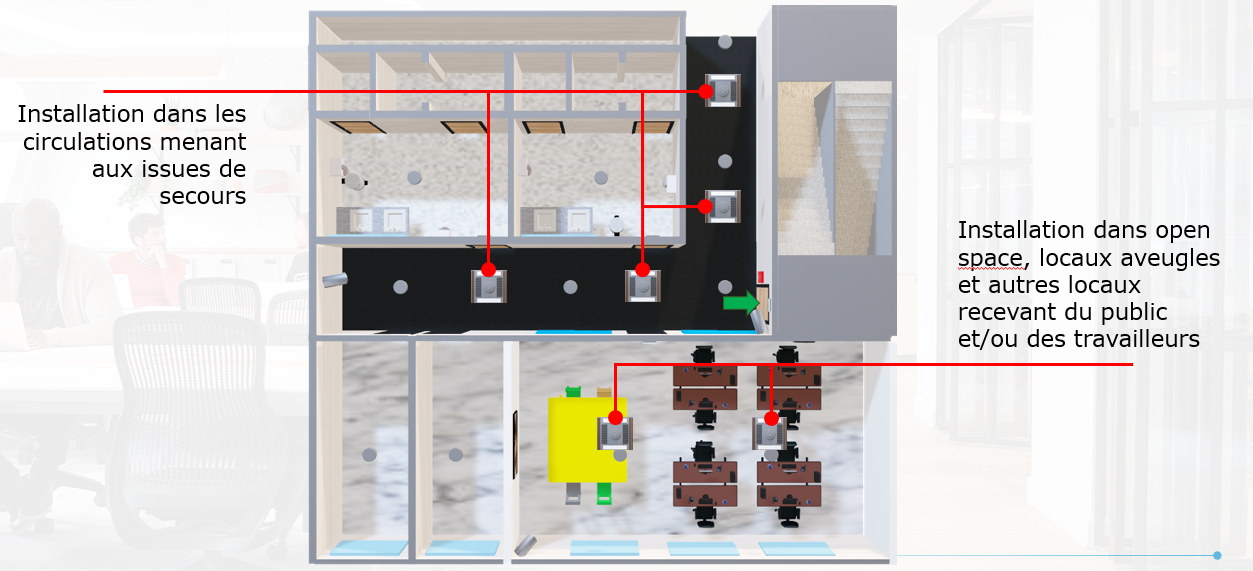

Principes de dimensionnement de la solution de désenfumage 2
Principes de dimensionnement de la solution de désenfumage 3

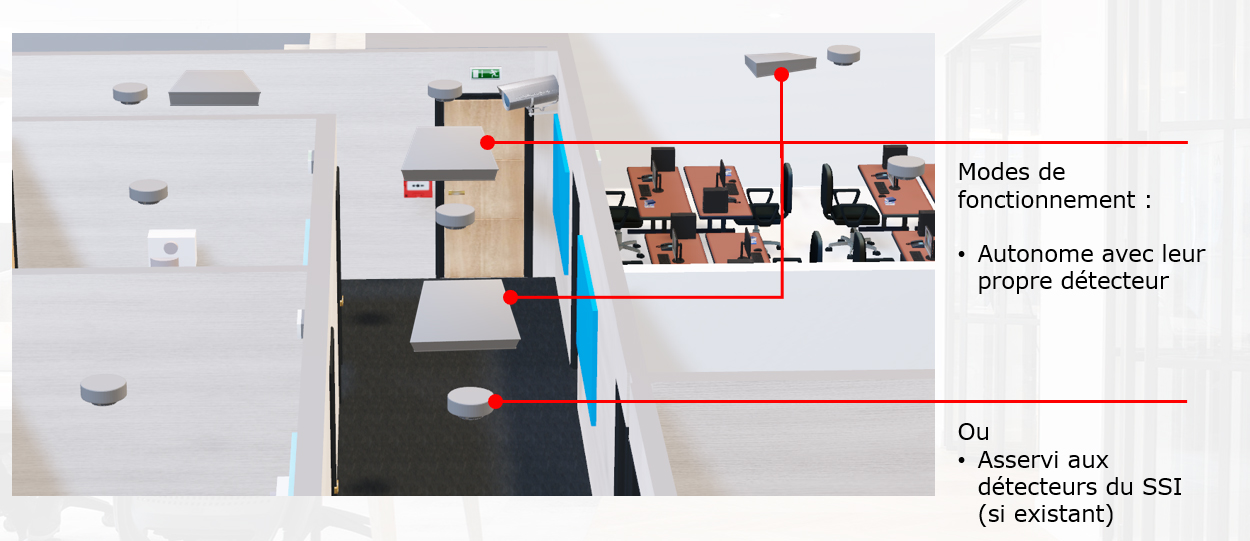

principe de dimensionnement
